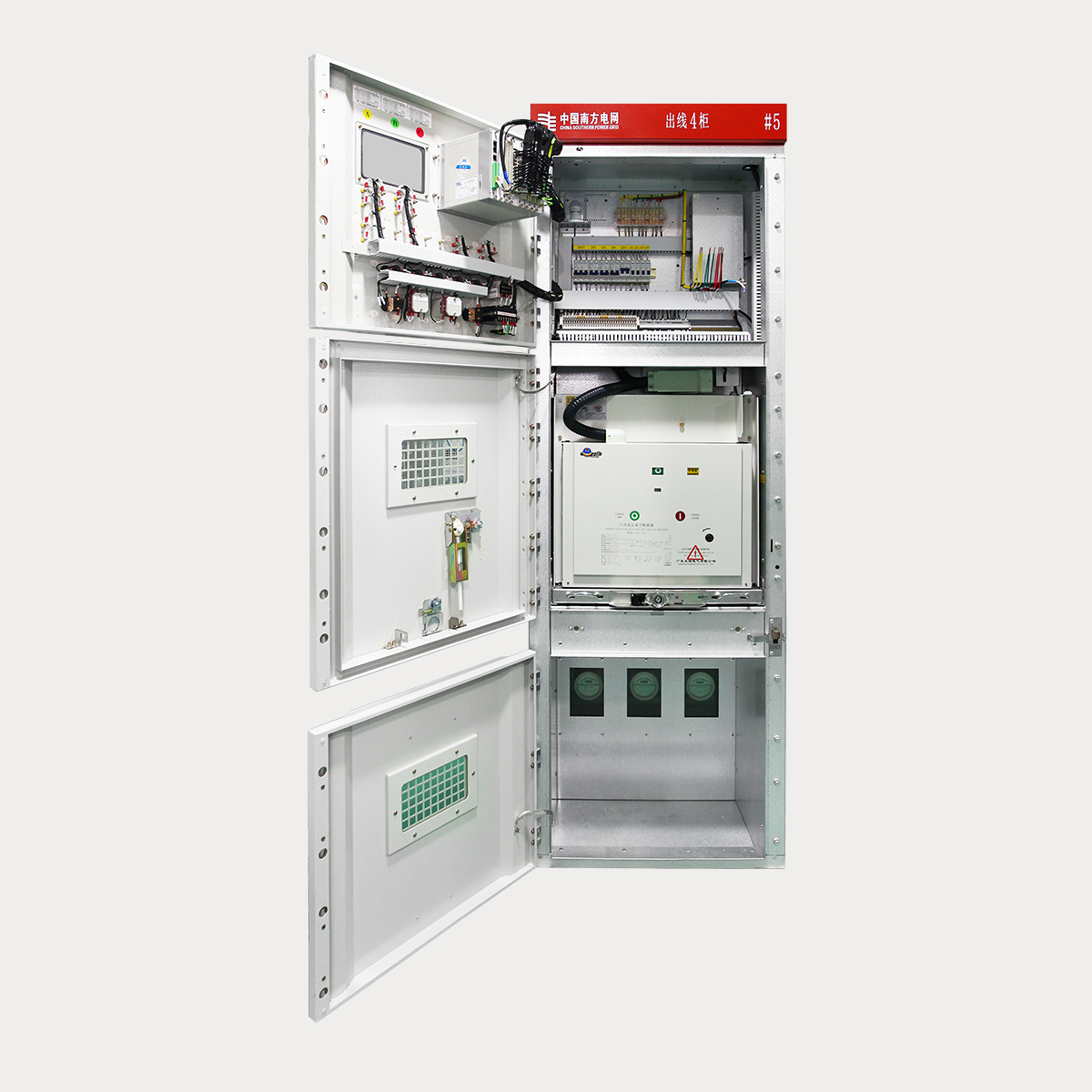

KYN27-12 智能化铠装移开式交流金属关闭开关设备
产品型号：KYN27-12(Z)
KYN27-12(Z) 智能化金属铠装中置移开式开关设备，系三相交流50Hz的高压成套开关设备，作为10kV系统接收和分派电能及对电路实现控制、�；ず图嗖庵�，是广东“UG环球”的特色产品，广泛用于大中型发电厂、变电站、配电小区和高层建筑等电力用户，曾荣获"广东省级重点新产品证书"。
新一代产品吸收海内外先进技术，切适用户最新需求，柜内可配用VS1/VD4等真空断路器。该产品已按新标准、最严酷要求通过了全套型式试验，大电流柜通过了40kA/1s的内部故障电弧试验，在柜体尺寸稳定前提下通过1.1倍额定电流温升试验，实现了低温升、高强度、耐燃弧、高海拔、智能化的重要技术立异。产品质量宁静、稳定，深受宽大用户的信赖和洽评。
◇ 开关柜结构、性能及特点 ◇
KYN27-12(Z)型柜体为组装式结构，断路器室、母线室、电缆室、仪表室，各室间用接地的金属钢板离隔，能有效避免故障的扩大，运行宁静可靠。
断路器室、母线室、电缆室均设有独立的泄压通道，爆发内部故障电弧时，燃弧气体通过泄压通道迅速释放。
开关柜具有提示性的机械“五防”闭锁及完善可靠、奇特的联锁装置，亦可凭据用户的具体要求，实现机械和电气双重闭锁及联锁功效。
智能型开关柜的断路器手车可电动推进与抽出，接地刀可电动合、分。
断路器一次静触头活门，在手车推进与抽出历程中自动翻开或关闭，检修时活门可以锁定；电缆室装置和维护便当。
开关柜为前检修式结构，靠墙装置时调试在正面进行，检修可从正面进入柜内。
开关柜前后设有防爆视察窗，能便当地视察到断路器分、合闸机械指示和手车在柜内所处位置及高压电缆的终端联接情况。
柜内设有完善、可靠的接地系统和接地标记，一次元器件的金属框架均通过专用的接地铜母排接地，确保运行及检修时的宁静 。
正常使用条件
海拔高度：不凌驾1000m，如有特殊要求，最高可达5000m；
情况温度：上限＋40℃，下限－10℃ （允许在－30℃时储运）；
相对湿度：日平均不大于95% ，月平均不大于90% ；
地动烈度：不凌驾8度；
装置场合：没有火灾、爆炸危险、严重污秽、化学腐化及剧烈震动。
注：凡凌驾上述要求规模的，应与制造厂协商确定。
1、 切合南方电网、国家电网“技术规范”的温升（1.1倍Un）、内部故障电弧试验（≥31.5kA/0.5s，最大至40kA/1s）和凝露污秽等要求，具备抗燃弧能力和低温升效果，并经型式试验和2016年南网抽检验证及格；
2、 配置电动底盘车及电动接地开关的智能型开关柜已通过电动操作机械寿命性能型式试验，并已在广东110kV广州尖峰变、贵州110kV金阳将军变、青坪变等项目宁静可靠运行；
3、 通过海拔高度5000m的型式试验，已在贵州、云南等高海拔地区广泛使用，运行宁静、稳定、可靠。
4、 20年来积累了富厚的研发、设计、制造经验，KYN27-12产品不绝立异革新，已获实用新型专利技术18项，是“广东省高新技术产品”；
5、 2016年在南网供货运行的10kV开关柜设备保有量高达16545台，排名第一，占全网运行设备总数12.01%；运行故障率最低，仅为0.024次/百台年；2017年在南网供货运行的10kV开关柜设备保有量为21936台，较2016年增长了5391台。

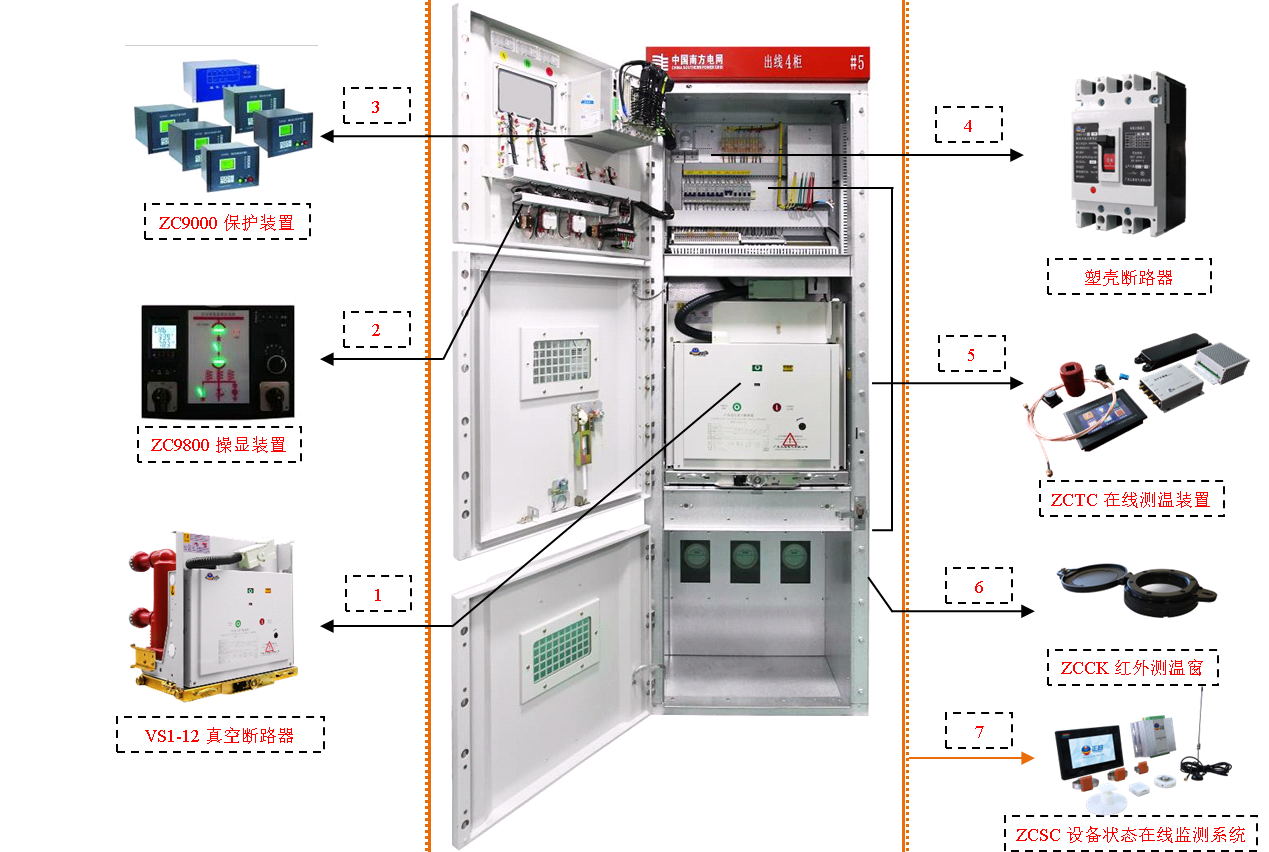

6、 可选配UG环球自主品牌主要一二次电气元件和新技术新质料，实现智能功效升级：

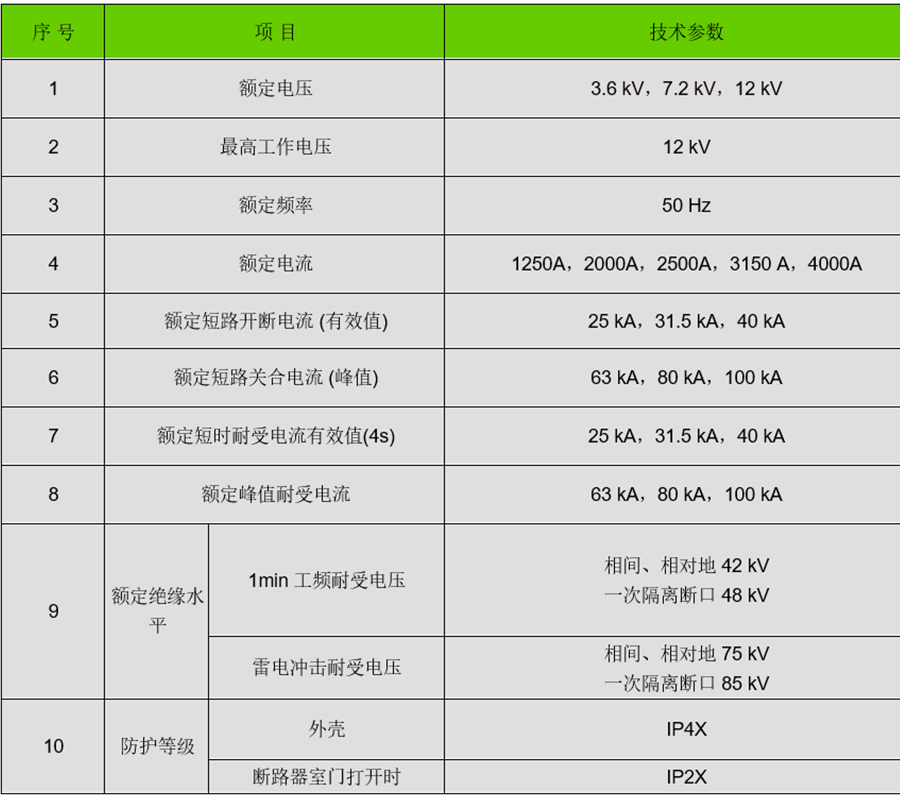

◇ ★ 主要技术参数 ★ ◇
